日東クリーナ方式
[特許登録済み 特許第6058579号]
[特許登録済み 特許第6058579号]
私たちは、安全で効率的な技術とアイデアで
工期の短縮・経済的なシステムを実現しました。
安全
工期短縮
効率的
経済的
なぜ安全？
従来工法では、危険な内部作業がありました。
- 崩壊、陥没による埋没事故
- 表面固結の落下による事故
日東クリーナ方式は、危険な初期作業で内部に人が入りません
- 初期作業をサイロ外から遠隔操作で行ううので安全
- 高圧流動体によるパワフルな機械作業で効率的

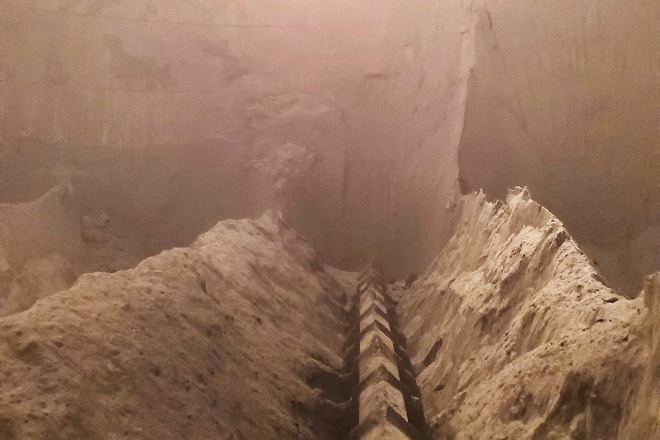

▲危険なサイロ内
なぜ効率的？
従来は初期作業を手作業で行っていました。
- 従来は人が内部に入って行う作業
- 壁面固結落下防止などは養生不能
日東クリーナ方式は、初期から遠隔作業
- クリーナ運転は少人数による遠隔作業
- 既存の提出設備から内容粉を排出
- 機械化された仕上げ作業

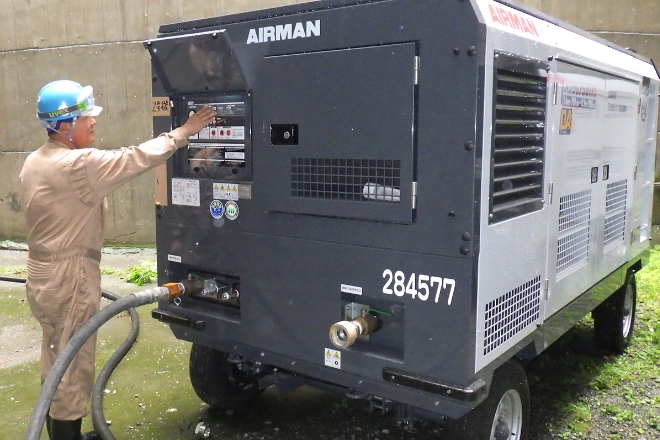

▲サイロ外での遠隔操作

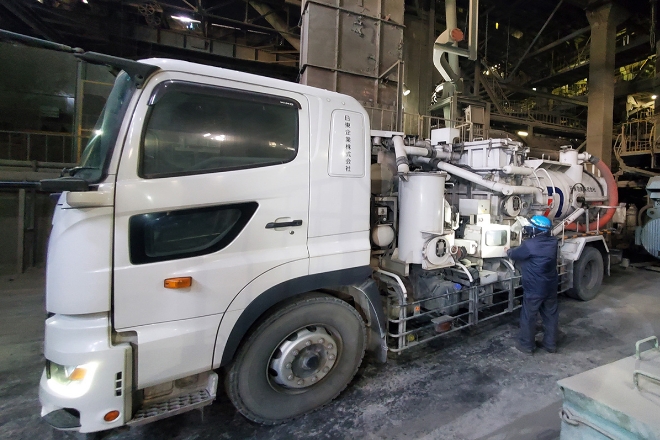

▲バキューム車による作業
作業の流れ
STEP1 準備及び養生作業
■サイロ上、Ｈ、ＨＨレベル計、検尺孔、メジャーフロー等を撤去していただきクリーナ作業孔として利用します。
（サイロ内デッドの形状によっては37㎜～250㎜位の穴あけが必要な場合もあります。）
■クリーナ作業中はＢＧＦ（集塵装置）の運転が必要となります。
■作業孔の養生を実施します。
■周囲の環境対策に応じて外観養生などします。
（サイロ内デッドの形状によっては37㎜～250㎜位の穴あけが必要な場合もあります。）
■クリーナ作業中はＢＧＦ（集塵装置）の運転が必要となります。
■作業孔の養生を実施します。
■周囲の環境対策に応じて外観養生などします。
サイロの形状は円筒型、角型、コンクリート製、鋼板製いずれも対応できます。内容物も各種セメント、セメント原料やクリンカ、各種骨材などさまざまな粉粒体で実績があります。
その他粉粒体についても対応可能です。一度ご相談ください。
その他粉粒体についても対応可能です。一度ご相談ください。
STEP2 排出ルートによる軟弱部除去、排出
デッド軟弱部（表層）から崩していきます。
崩したデッドはクリーナ排気と共に流動化するので、通常の抽出設備で抽出します。
この繰り返しで軟弱部の70～80%のデッドを抽出します。
クリーナ作業時は集塵機の運転が必要となります。
崩したデッドはクリーナ排気と共に流動化するので、通常の抽出設備で抽出します。
この繰り返しで軟弱部の70～80%のデッドを抽出します。
クリーナ作業時は集塵機の運転が必要となります。
STEP3 壁面固結掻き崩し
デッド軟弱部（表層）を崩し抽出した後、高所部壁面に付着した固結を上から崩します。
落下、崩壊・埋没の危険性のない状態まで作業を進め、サイロ内で人が安全に作業できる環境にします。
クリーナ作業時は集塵機の運転が必要となります。
落下、崩壊・埋没の危険性のない状態まで作業を進め、サイロ内で人が安全に作業できる環境にします。
クリーナ作業時は集塵機の運転が必要となります。

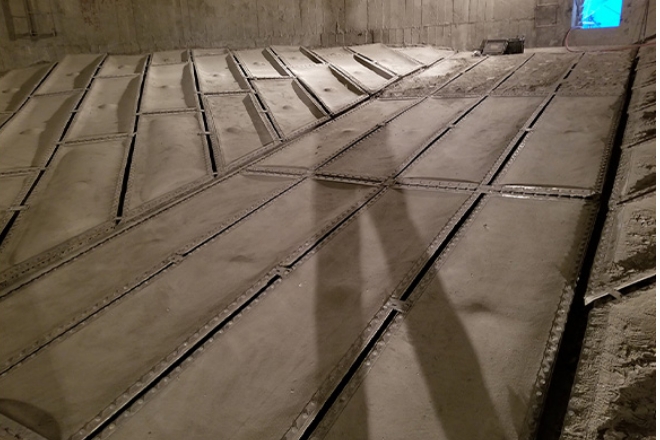

STEP4 サイロからの掻き出し

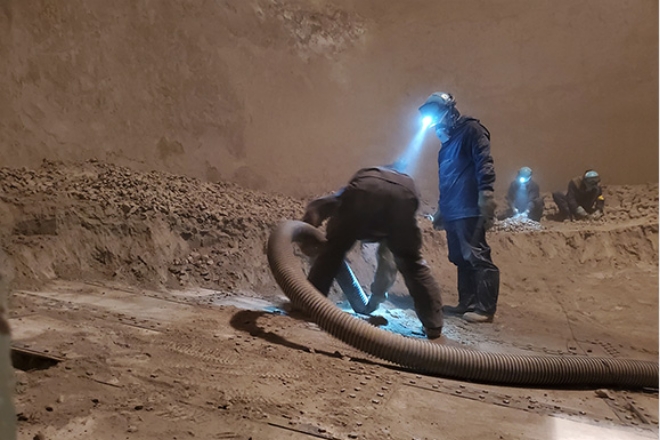

固結が多い場合はポータブルBCをサイロ内に仮設し搬出します。粉体はバキューム車を併用します。
クリーナを使ったサイロ掃除の実施例（抜粋）
※クリーナを使ったサイロ掃除のみの実績です。
（ホッパを含んだタンク内清掃実施例は他に多数あります。）
※上記の作業を無事故で完遂しています。
（ホッパを含んだタンク内清掃実施例は他に多数あります。）
※上記の作業を無事故で完遂しています。
| 実施年月 | 場所 | サイロ容量 | 工事内容 | 掻き出し量 | 工期 | 内容物 |
|---|---|---|---|---|---|---|
| 2020年9月 | 新潟県セメント工場 原料サイロ |
サイロ容量：5,500t | 工事内容：クリーナー | 掻き出し量：抽出補助 レベル下げ |
工期：11日 | 内容物：調合原料 |
| 2020年6月 | 埼玉県セメント工場 原料サイロ |
サイロ容量：1,100t | 工事内容：クリーナー バキューム作業 |
掻き出し量：100t | 工期：6日 | 内容物：調合原料 |
| 2020年6月 | 岩手県セメント工場 原料サイロ |
サイロ容量：5,000t | 工事内容：クリーナー バキューム作業 |
掻き出し量：200t | 工期：14日 | 内容物：調合原料 |
| 2020年4月 | 新潟県セメント工場 鉱業所砕紗サイロ |
サイロ容量：2,000t | 工事内容：クリーナー | 掻き出し量：抽出補助 レベル下げ |
工期：6日 | 内容物：乾式砕紗 |
| 2020年4月 | 北海道セメント工場 石炭灰サイロ |
サイロ容量：8,000t | 工事内容：クリーナー バキューム作業 |
掻き出し量：313t | 工期：17日 | 内容物：石炭灰 |
| 2020年2月 | 神奈川県建材工場 ソーダ灰タンク |
サイロ容量：300t×11基 | 工事内容：クリーナー | 掻き出し量：約280t フレコン 284.5袋 |
工期：17日 | 内容物：ソーダ灰 |
| 2020年2月 | 北海道セメント工場 セメントサイロ |
サイロ容量：3,000t | 工事内容：クリーナー バキューム作業 |
掻き出し量：405t | 工期：20日 | 内容物：FA |
| 2020年2月 | 秋田県サービスステーション セメントサイロ |
サイロ容量：7,000t | 工事内容：クリーナー バキューム作業 |
掻き出し量：2,476t | 工期：58日 | 内容物：早強セメント |
| 2020年1月 | 岩手県セメント工場 セメントサイロ |
サイロ容量：6,000t | 工事内容：クリーナー バキューム作業 |
掻き出し量：1,457t | 工期：32日 | 内容物：普通セメント |
| 2019年10月 | 埼玉県セメント工場 セメントサイロ |
サイロ容量：30,000t | 工事内容：クリーナー 重機斫り バキューム作業 キャンバス解体 |
掻き出し量：9,145t | 工期：89日 | 内容物：普通セメント |
| 2019年3月 | 東京都生コン工場 セメントタンク |
サイロ容量：300t | 工事内容：クリーナー バキューム作業 集塵機取替 |
掻き出し量：83t | 工期：13日 | 内容物：普通セメント |
| 2018年10月① | 北海道セメント工場 セメントサイロ |
サイロ容量：20,000t | 工事内容：クリーナー バキューム作業 キャンバス解体 |
掻き出し量：10,101t | 工期：87日 ※①②同時 |
内容物：普通セメント |
| 2018年10月② | 北海道セメント工場 セメントサイロ |
サイロ容量：3,000t | 工事内容：クリーナー バキューム作業 キャンバス解体 |
掻き出し量：1,835t | 工期：87日 ※①②同時 |
内容物：石炭灰 |
| 2018年7月 | 秋田県サービスステーション セメントサイロ |
サイロ容量：5,000t | 工事内容：クリーナー バキューム作業 |
掻き出し量：1,521t | 工期：30日 | 内容物：普通セメント |
| 2018年5月 | 神奈川県建材工場 ソーダ灰タンク |
サイロ容量：300t | 工事内容：クリーナー | 掻き出し量：150t | 工期：4日 | 内容物：ソーダ灰 |
| 2018年4月 | 北海道セメント工場 骨材サイロ |
サイロ容量：500t×10基 | 工事内容：クリーナー | 掻き出し量：抽出口廻り 固結除去 |
工期：11日 | 内容物：骨材2005 |
| 2018年3月 | 北海道セメント工場 セメントサイロ |
サイロ容量：3,000t | 工事内容：クリーナー バキューム作業 キャンバス解体 |
掻き出し量：790t | 工期：25日 | 内容物：普通セメント |
| 2017年11月 | 埼玉県セメント工場 セメントサイロ |
サイロ容量：1,800t | 工事内容：クリーナー バキューム作業 キャンバス解体 |
掻き出し量：442t | 工期：23日 | 内容物：早強セメント |
| 2017年8月 | 北海道セメント工場 セメントサイロ |
サイロ容量：20,000t | 工事内容：クリーナー バキューム作業 キャンバス解体 |
掻き出し量：10,670t | 工期：86日 | 内容物：普通セメント |
| 2017年3月 | 山梨県砕石工場 サージタンク |
サイロ容量：1,000t | 工事内容：クリーナー 重機作業 |
掻き出し量：299t 抽出口廻り面出し |
工期：3日 | 内容物：道床材、塊石 |
| 2017年3月 | 新潟県セメント工場 セメントサイロ |
サイロ容量：3,000t | 工事内容：クリーナー バキューム作業 |
掻き出し量：491t キャンバス面出 ・溝掘り |
工期：7日 | 内容物：中庸熱セメント |
| 2017年2月 | 新潟県セメント工場 セメントサイロ |
サイロ容量：3,000t | 工事内容：クリーナー バキューム作業 |
掻き出し量：491t キャンバス面出 ・溝掘り |
工期：10日 | 内容物：早強セメント |
| 2016年11月 | 埼玉県セメント工場 セメントサイロ |
サイロ容量：1,800t | 工事内容：クリーナー バキューム作業 キャンバス解体 |
掻き出し量：694t | 工期：24日 | 内容物：早強セメント |
| 2016年9月 | 北海道セメント工場 セメントサイロ |
サイロ容量：20,000t | 工事内容：クリーナー 重機斫り バキューム作業 キャンバス解体 |
掻き出し量：3,404t | 工期：53日 | 内容物：普通セメント |
| 2016年1月 | 新潟県セメント工場 鉱業所砂味サイロ |
サイロ容量：2,000t | 工事内容：クリーナー | 掻き出し量：713t | 工期：5日 | 内容物：石灰石 |
| 2015年11月 | 埼玉県セメント工場 セメントサイロ |
サイロ容量：1,800t | 工事内容：クリーナー バキューム作業 キャンバス解体 |
掻き出し量：664t | 工期：24日 | 内容物：普通セメント |
| 2015年11月 | 北海道セメント工場 セメントサイロ |
サイロ容量：30,000t | 工事内容：クリーナー 重機斫り バキューム作業 |
掻き出し量：5,500t | 工期：57日 | 内容物：普通セメント |
| 2015年3月 | 北海道セメント工場 セメントサイロ |
サイロ容量：730t | 工事内容：クリーナー バキューム作業 |
掻き出し量：隣接ｻｲﾛﾒﾝﾃ を含み360t |
工期：18日 | 内容物：石炭灰 |
| 2015年1月 | 新潟県セメント工場 鉱業所砂味サイロ |
サイロ容量：2,000t×2 | 工事内容：クリーナー | 掻き出し量：250t | 工期：4日 | 内容物：石炭灰 |
| 2014年8月 | 神奈川県セメント工場 クリンカホール |
サイロ容量：10,000t | 工事内容：クリーナー | 掻き出し量：抽出口開口 | 工期：6日 | 内容物：クリンカ |
| 2014年4月 | 新潟県サービスステーション セメントサイロ |
サイロ容量：7,000t | 工事内容：クリーナー | 掻き出し量：抽出補助 170t |
工期：5日 | 内容物：普通セメント |
